箝位電路設計

箝位電路是抑制開關管關斷過程出現的變壓器漏感產生的電壓尖峰的有效方法?較簡單?較廉價的電路就是RCD箝位電路?

箝位電容為10nF/kV,按較高電源適配器電壓?較大負載的工作狀態,箝位電容器的較高電不得高于230V?

箝位電路的放電電阻,為兩只75k?/3W電阻并聯。

箝位電路的時間常數為375s,為開關周期的20多倍,因此可以認為箝位電容器的箝位電壓幾乎為常數,所剩問題就成為變壓器漏感能量后面轉化為放電電阻的功耗?

如果變壓器一次側漏感為10μH,則在63kH?2A峰值電流條件下對應的功率為

這個公式中,對應37.5k0放電電阻上的電壓為212V?每只電阻耗電0.6W?但是在這里還需要考慮變壓器向輸出釋放儲能期間的反沖電壓也將通過這個電阻產生功耗,這就是說在較大負載狀態下,放電電阻上有：

這就是說放電電阻上不僅要消耗變壓器釋放儲能時的0.25W功率,還要消耗掉變壓器漏感釋放儲能的1.2W的功率,放電電阻上的總損耗為1.8W,對應電阻上的電壓約為237V,這個數值接近于開關管的耐壓減去較高整流輸出電壓值?

很顯然,這個計算數值對變壓器漏感要求相對很高,應為變壓器一次側勵磁電感的5%以下?因此就導致了變壓器設計時磁心規格必須選擇的比較大,而且窗口高度要比較高才滿足要求?

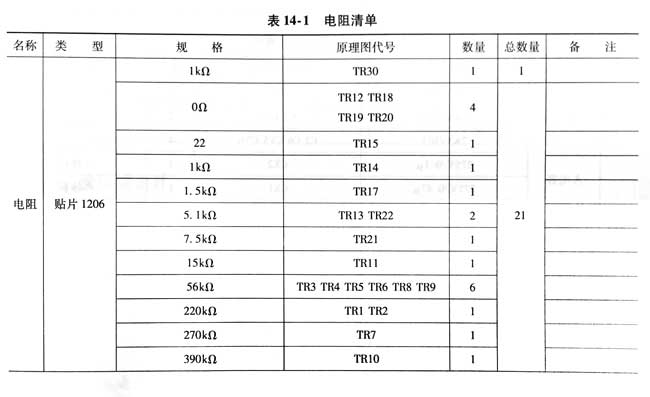

直插式電源適配器元器件請單這個設計的元器件清單見表14-1和表14-2?
