移動電話充電器典型應用電路

        Tiny Switch器件特別適合制作移動電話充電器?由于Tiny Switch總是由輸入高壓供電,因而不需要偏置繞組?

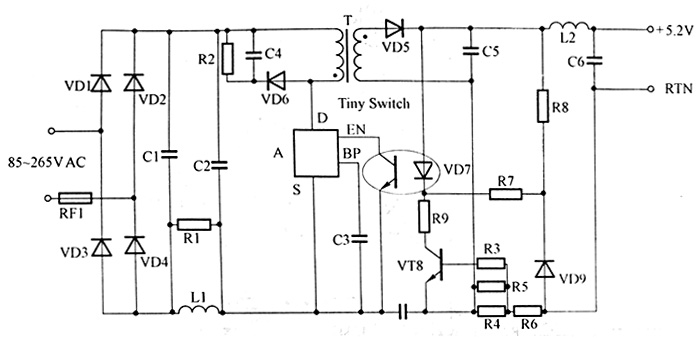

圖9-32顯示了一個使用TNY254的5.2V?3.6W移動電話充電器電路,在市電輸入電壓范圍內(85~256V)提供恒定電壓和電流輸出?交流輸入經VD1~VD4?C1~C2整流濾波,產生與TYN254內高壓MOSFET串聯的高壓直流總線?電感L1與C1和C2一起構成x型濾波器?電阻R1用于衰減電感L1的諧振?

TNY254的低工作頻率(44kHz)使其可以采用如上述簡單的π型濾波器與一個電容C8組合來滿足傳導EMI標準VD6?C4和R2組成鉗位電路,將Tiny Switch漏極引腳關斷電壓尖峰限制在安全值范圍內次級繞組經VD5和C5整流?濾波提供5.2V輸出?L2和C6一起提供輔助濾波?

輸出電壓由光耦VD7的發光二極管的管壓降(約1V)和齊納二極管VD9的電壓之和確定?電阻R8提供齊納二級管的偏置電流來改善電壓容差?【東莞充電器】

用晶體管VT8的UB來檢測通過電流檢測電阻R4上的電壓,R3是一個基準電流限制電阻?當R4上的壓降超過晶體管VT8的UE時,VT8導通,并驅動光耦VD7來取代環路控制?R6產生額外的壓降,使得控制環路工作輸出電壓降至0V?

由于輸出短路,R4和R6上的壓降足以保持VT8和VD7電路工作?電阻R7和R9限制了在輸出短路時,由R4和R6上的壓降產生的通過VD9流入VT8的正向電流?
