充電器軟啟動電路

軟啟動電路

       典型的軟啟動電路如圖所示，運行情況如下。

       當首次接上充電器時，C1將放電10V充電器線上逐漸增大的電壓將使放大器A1反相輸入端為正，禁止脈寬調制器的輸出。晶體管Q1將通過R2導通，保持C1放電狀態直到送到變換器電路的300V直流線上形成的電壓超過200V。

       此時ZD1將開始導通，而Q1將關斷。C1將通過R1充電，使A1的反相輸入端電壓拉向零伏，并允許脈寬調制器的輸出向驅動電路提供逐漸增大寬度的脈沖，直到形成所需的輸出電壓。

       當正確的輸出電壓建立后，放大器A2控制了放大器A反相輸入端的電壓。C1將繼續通過R3充電，使二極管D2反向偏置并使C1不再受調制器的影響。當充電器關斷后，C1將很快地通過D3放電，為下一次的啟動動作重新設置C1。在輸入電壓較高時，D1可防止Q1被大于正向二極管壓降的電壓反向偏置。

       此電路不僅提供接通延時和軟啟動，而且提供了低壓禁止作用，防止變換器在供電電壓完全建立前啟動。

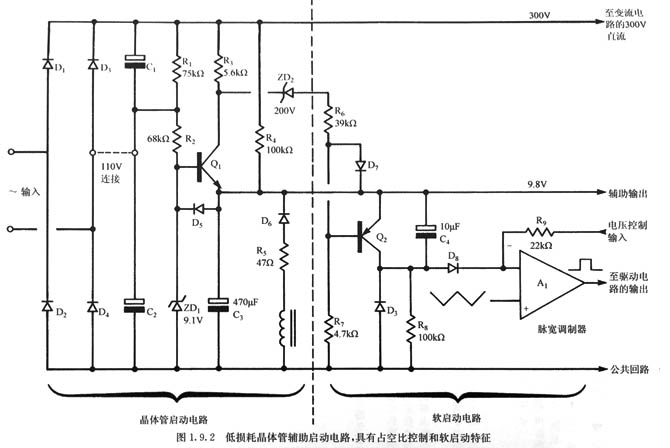

       這一基本原理可能有很多的變化，圖1。9。2所示為一個應用于圖1。8。2中晶體管啟動電路的軟啟動系統。此例中，直到輔助電容C2已充電和Q1關斷時，ZD2的輸入才變高，軟啟動才開始。因此，在本電路中，在軟啟動能夠開始之前充電器電壓和輔助充電器電壓必須能夠正確地建立起來。這將保證變換器在正確的控制狀況下啟動。

低壓禁止

      在很多開關方式的設計中，當輸入電壓太低而難以保證正確的運行時，避免功率變換器動作是有必要的。

      變換器的控制、驅動電路和功率開關電路都需要正常的供電電壓來保證無誤的開關動作。在很多實例中，嘗試在低于較小輸入電壓的情況下運行會導致功率開關的失效，這是由不當定義的驅動條件和不飽和的功率開關導致的。

      通常，在電壓降低到次較小工作電壓以下時，可使用電壓禁止信號以一種適宜的方法來關斷變換器，該電壓禁止信號原是用于在供電電壓高到足夠大能保證正確運行之前防止變換器啟動的。

      低壓禁止電路常連接到軟啟動系統，這樣，直到形成正確的工作電壓后，才由正常的軟后動動作來啟動低壓禁止電路。這也滿足了軟啟動動作的延時要求，并能避免出現啟動競爭狀態。

       圖所示為一個具有低壓禁止的典型軟啟動電路。在該電路中，附加繞組提供了施密特觸發器的動作，該繞組具有足夠的滯后特性來防止在導通門限上發生間歇振蕩器的振蕩模式。（此處的“間歇振蕩器的振蕩模式”是指在低壓門限值所發生的迅速通斷的開關動作，這是由負載導致的輸入電壓變化的結果。）
