諧振濾波器實例

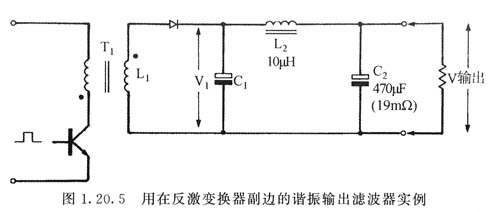

圖是一個其參數為30kHz、5V和10A且具有兩級LC輸出濾波器的反激變換器的典型輸出級。在反激變換器中，變壓器的電感與C1組成了第一級LC充電器濾波器，第二級濾波器是由L和C2組成。

在該例中，L2使用了前面所述的1in長、直徑為5／16in能獲得圖1。20。3c中的鐵氧體磁棒電感器。此磁棒上15匝間隔繞組，可提供10uH的電感和低的匝間電容。C2采用470μF低等效串聯電阻電容器，其阻抗曲線見圖。

注意：在30kHz時此電容器的阻抗較小，這時相移為零。對于該電容來說，這就是串聯的自諧振頻率，見圖，電容的阻抗主要是電阻性的，其值為19mΩ。

在30kHz的工作開關頻率下，LC網絡提供的衰減就可以很容易地計算出來。此時，電容C2可看成電阻，它和電感L阻抗串聯形成一個簡單的分壓電路。因Xl2≥C2的等效串聯電阻，可以忽略這小相移。

輸出紋波電壓V=與第一級電容C上的紋波電壓值V1的比值為：

因為Xl2≥ESR，所以衰減率Ar，近似為:

式中，電感的感抗Xl=2π?L

ESR=諧振時電容器的等效串聯電阻。

在頻率為30kHz時，Xl將是：

Xl=2π?L=2π×30×103×10×10-6=1.9Ω

圖中，在頻率為30kHz時，C2的等效串聯電阻是0。0190，因此衰減率A，將為：

在開關頻率上，這給紋波電壓帶來一個100:1的衰減。

反激變換器中的紋波干擾主要是由開關頻率紋波造成的。利用體積小、造價低的電解電容的自諧振特性會帶來40dB的良好紋波衰減。在不考慮中頻瞬態反應的情況下，能獲得提高了的高頻噪聲抑制效果，而串聯電感值卻沒有明顯增加。

共模噪聲濾波器

到目前為止，所有的討論都限制在差模傳導噪聲范圍內，以前描述的濾波器對于共模噪聲是無效的，不能有效地抑制出現在輸出端與接地公共端間的噪聲。

在充電器中，共模噪聲分量是由充電器電路與接地平面之間的耦合電容和耦合電感引起的。一開始，在設計階段就必須通過正確的屏蔽以及良好的電路布局來把共模噪聲減少到較小值。

另外，通過把L1或者L2分為兩個部分來產生一個平衡的濾波器，可以進一步減少共模輸出噪聲，見圖。還在每一個輸出線與地平面之間都附加了電容C3和C4用來給剩余的共模噪聲電流提供返回通路。實際上，L（與C3在正輸出端形成一個低通濾波器，而Lcb與C4在負輸出端形成一個低通濾波器，濾波器都依靠地平面作為返回通路。

大的電容C2可提供去耦作用，所以在圖1。20。6中C2或者C4的位置加一個共模去耦電容就能達到可以接受的去耦效果。
