48W整改EMI案例

一款48W（36V/1.33A）電源適配器整改EMI案例，僅僅是調整了肖特基吸收就把30-40M壓下來。

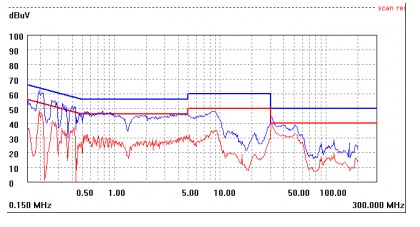

115Vac低壓30M紅色頂線

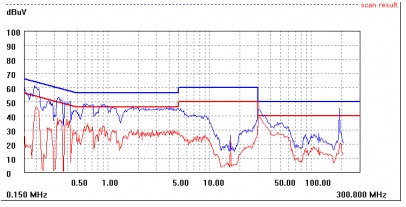

230Vac高壓30M紅色也頂線

調整肖特基吸收后：

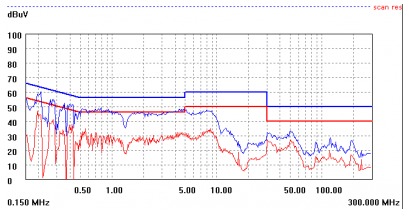

115Vac低壓，走勢圖非常漂亮

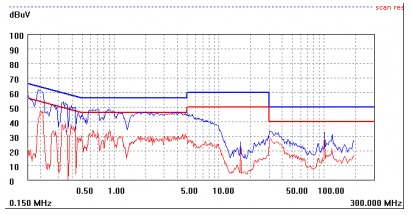

230Vac高壓，走勢圖非常漂亮

45.安規距離一覽表，篇幅問題只能排這么多標準

以上僅供參考，針對反激無PFC電路適用。

46.來一個花了很多錢整改的一個12V3A電源適配器案子，加濕器，這幾年加濕器很流行，相信有不少工程師有碰到類似的問題。
這個項目配水泥電阻，輻射測試余量有6個dB以上，一旦接上加濕器一起測試輻射，就..就..就超了，這是很多工程師不愿意發生的意外。

整改過程：

1.輻射超的那張圖沒打印，這是肖特基增加吸收47R+102P的測試結果，余量只有2.01dB


2.這個是加大Y電容，由471P改為102P，發現反而變差了，余量只有0.12dB，兄弟，很尷尬有沒有？


3.Y電容改回去，再改小一點，由102P改回101P，余量2.68dB，看來不能再小了


4.試一下減輕肖特基吸收，電阻47R改為100R，意料之中的結果，余量變小了，1.01dB


5.輸出正負極并一個103P電容，余量2.53dB，此刻樓主已經變得緊張了，因為昂貴的測試費用在腦子里轉著。


6.來個猛一點的，加重肖特基吸收，電容102P改到472P，余量沒了，超了0.65dB，慌了


7.手忙腳亂的把肖特基吸收還原，電容改小到471P，余量2.23dB


8.肖特基吸收使用22R+102P，余量1.92dB，發現一直在這個邊緣徘徊，腦子現在是亂的


9.原邊RCD吸收100R改為200R，余量1.76dB，無語了，開始出汗了


10.原邊RCD吸收，電阻200R改到0R，余量1.03dB，發克！越整越差了，佛都有火了


11.休息了一下，喝了杯咖啡，精神來了，這時已經耽誤了20分鐘了，20分鐘可是浪費了幾百塊RMB。

腦子清醒后開始干活，在輸出加了個小共模T9*5*3的，量了下感量470uH，余量2.66dB，發現頻段變了，說明很有效果。


12.輸出共模增加了5Ts，感量900uH，余量3.85dB，不錯不錯，開始哼起了小曲~


13.改變輸出小共模的繞法，改成雙線并繞12Ts，感量900uH，余量有4.25dB了，任務完成
一共13張整改圖，一張不漏的，整改時間剛好一個半小時，送給那些跟我一樣有類似的項目一個參考。
