電源適配器過壓保護測試及重輕載變化測試

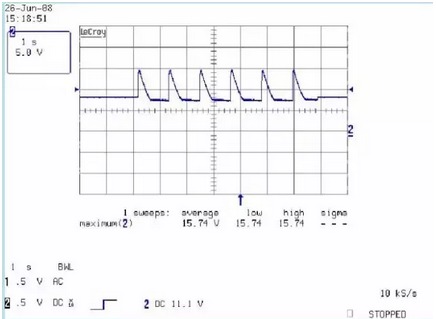

電源適配器過壓保護測試
一、目的:
測試S.M.P.S. 輸出電壓過高時是否保護, 保護點是否在規格要求內, 及是否會對S.M.P.S. 造成損傷(常規定義:Vout<12V,過壓保護點為1.8倍輸出電壓; Vout≥12V,.過壓保護點為1.5倍輸出電壓).
二. 使用儀器設備:
(1). AC SOURCE / 交流電源;
(2). ELECTRONIC LOAD / 電子負載;
(3). OSCILLOSCOPE / 示波器;
(4). DC SOURCE / 直流電源;
三. 測試條件:
依SPEC. 所規定: 輸入電壓AC LINE 和負載LOAD 值.
四、測試方法:
(1). 測試方式一: 拿掉待測品回授FEEDBACK, 找出過壓保護OVP 點,
(2). 測試方式二: 外加一可變電壓于操作待測品的輸出, 緩慢增大電壓值, 找出過壓保護OVP 點,
(3). OSCILLOSCOPE CH1 接到OVP 偵測點, 測量其電壓之變化.
(4). CH2 則接到其它一組輸出電壓, 作為OSCILLOSCOPE 之TRIGGER SOURCE.
(5). TRIGGER SLOPE 設定為"-", TRIGGER MODE 設定為"NORMAL".
五、注意事項:

產品不能有安全危險產生.

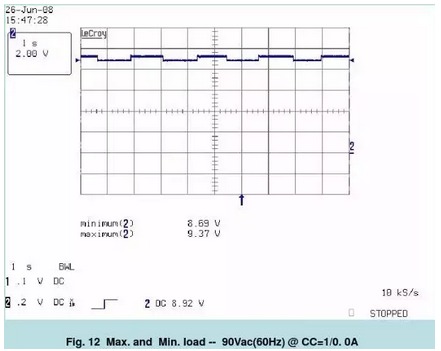

電源適配器重輕載變化測試
一、目的:
測試S.M.P.S. 的輸出負載在重輕載切換時對輸出電壓的影響(規格定義電壓較大與較小值不超過輸出規格的±10%).
二. 使用儀器設備:
(1). AC SOURCE / 交流電源;
(2). ELECTRONIC LOAD / 電子負載;
(3). OSCILLOSCOPE / 示波器;
三. 測試條件:
依SPEC. 所規定: 輸入電壓AC LINE 和負載LOAD(MIN. AND MAX.) 值.
四、測試方法:
(1). 依規格設定AC VOLTAGE, FREQUENCY AND LOAD (MAX. LOAD 和MIN. LOAD).
(2). SCOPE 的CH1 接Vo, 并設為TRIGGER SOURCE, LEVEL 設定在Vo 的90% ~ 100% 較為妥當, TRIGGER SLOPE 設定在"+",VOLTS/DIV 則視輸出電壓情況而定.
(3). TIME/DIV 設定為1S/DIV 或2S/DIV,為滾動狀態.
(4). 在輸入電壓穩定時,變化輸出負載(較大/較小).
(5). 在設定電壓下測試輸出電壓的較大和較小值.
五、注意事項:
