家用和類似用途電器的安全

根據現行有效的GB 4706.1-2005《家用和類似用途電器的安全 第1部分：通用要求》標準，全部接地籠統稱為“接地”，均應符合27章接地、28章螺釘與連接要求。

案例問題的食品加工機按現行標準進行CCC認證、市場抽檢，該傳動軸處的接地會認為是“保護性接地”，是Ⅰ類器具而不是Ⅱ類器具，顯然此處沒有防松鎖緊裝置，不符合GB 4706.1-2005標準27.2條款的要求。

但是如果按較新版本標準IEC 60335-1 ED5.1，此接地不是為了“基本絕緣+接地”防觸電保護，所以不是保護性接地而是功能性接地，類似EMC濾波器Y電容下地的功能性接地，如圖2所示。

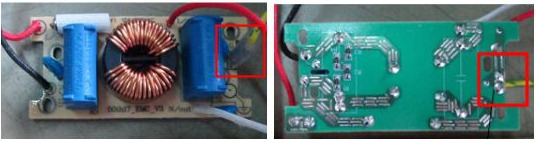

圖2 濾波器中功能性接地

案例問題中功能性接地螺釘沒有彈簧墊片等防松裝置也是允許的，功能性接地豁免保護性接地的要求。

值得指出IEC 60335-1 ED5.1標準22.53條款規定Ⅱ類器具和Ⅲ類器具功能性接地與帶電部件之間應用雙重絕緣或加強絕緣隔開。

筆者認為，此處所指的要求，包括但不限于：

13章電氣強度

16章電氣強度

29.1 電氣間隙

29.2 爬電距離

就案例問題食品加工機傳動軸功能性接地，原本電動機供應商是按“基本絕緣”隔開電機繞組與傳動軸，但是此時整機標準IEC 60335-1 ED5.1要求此處“電機繞組與傳動軸（功能性接地點）”應符合雙重絕緣或加強絕緣的要求，極有可能出現不合格，例如爬電距離問題：

電動機供應商做到：爬電距離4.0mm P=3污染等級，250V工作電壓，Ⅲa材料組別。

整機要求：爬電距離8.0mm P=3污染等級，250V工作電壓，Ⅲa材料組別。

綜上所述，針對消除皮帶靜電而接地的問題，在不同版本標準中要求有所不同，在現行有效的版本中認為是“保護性接地”，新版本認為是“功能性接地”。
