無線充電技術IC方案

IDT公司的無線充電器技術解決方案具備高集成度，提供單芯片SOC解決方案，支持QI-LOGOWPC認證，并且兼容POWERMATE模式；具有加密通訊（FSK、ASK實現），異物檢測模式功能。IDT目前是英特爾整個平臺無線充電技術的合作伙伴?，F已有多家廠商使用IDT無線充電器解決方案。

IDT的無線充放電IC在無線充電器效率在15W電源適配器時較高可達87%，提高了系統的熱性能，可以媲美傳統的有線充電器架構。其內部處理器基于32位ARM Cortex-M0架構，通過I2C通訊控制，并且提供了擴展的數字IO引腳以及相關軟件庫。


IDT無線充電解決方案原理

成本評估參考：
芯片 價格
P9242?RNDGI(15WTransmitter) $4.4
P9221-RAHGI8 (15W Receiver) $3.2
P9038?RNDGI(5WTransmitter) $3.9
P9025AC-RNBGI (5W Receiver) $ 3.2

3.2 恩智浦MW系列無線充電器IC方案：

恩智浦提供的解決方案涵蓋5 W的低功耗產品到15 W的中等功耗產品，適用于消費電子、工業控制和汽車電子市場，包含發送器/接收器控制器IC、相關軟件、評估板和參考設計。該軟件包含實現核心充電功能所需的全部資源，還提供了用于定制和增加功能的API。


恩智浦MW系列無線充電器IC

成本評估參考：


3.3 TI （BQ系列）無線充電器方案



TI是較早量產無線充電器方案公司。其中10W無線充電器解決方案中，從發射端輸入到接收端輸出效率可以達到84%。

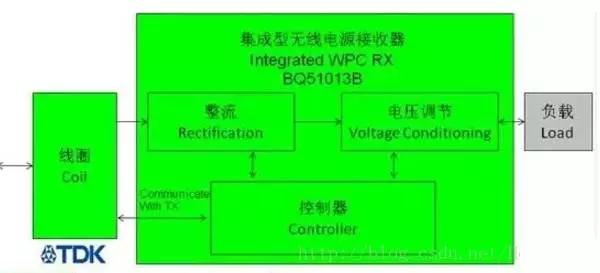

接收器功能框圖：



發射器功能框圖：



此外，TI推出的第三代無線電接收器芯片bq51020和bq51021，以及世界第一個達到WPC1.1和PMA標準的雙模型集成電路bq51221，這些接收器解決方案已達到96%的超高效率。從而完全消除了在5W的條件下，應用于智能手機及其他便攜式設備中全面運轉的散熱問題。

成本評估參考：

發送器:



接收器：



3.4 東芝無線IC方案

東芝公司旗下存儲與電子元器件解決方案公司也有宣布,使用東芝“TC7718FTG”15W無線充電發射器IC的無線充電發射器系統經認證符合無線充電聯盟(WPC)制定的Qi v1.2 EPP(擴展功率分布)標準。該系統采用支持簡單系統配置的MP-A2 (由無線充電聯盟定義的使用12V單線圈的無線充電器發射器系統) ，通過Qi認證的MP-A2發射器系統。

東芝推出無線充電器接收器IC——“TC7766WBG”,該產品經認證符合無線充電器聯盟(WPC)制定的Qi v1.2 EPP(擴展功率分布)標準。TC7766WBG是通過Qi認證的15W接收器IC。
